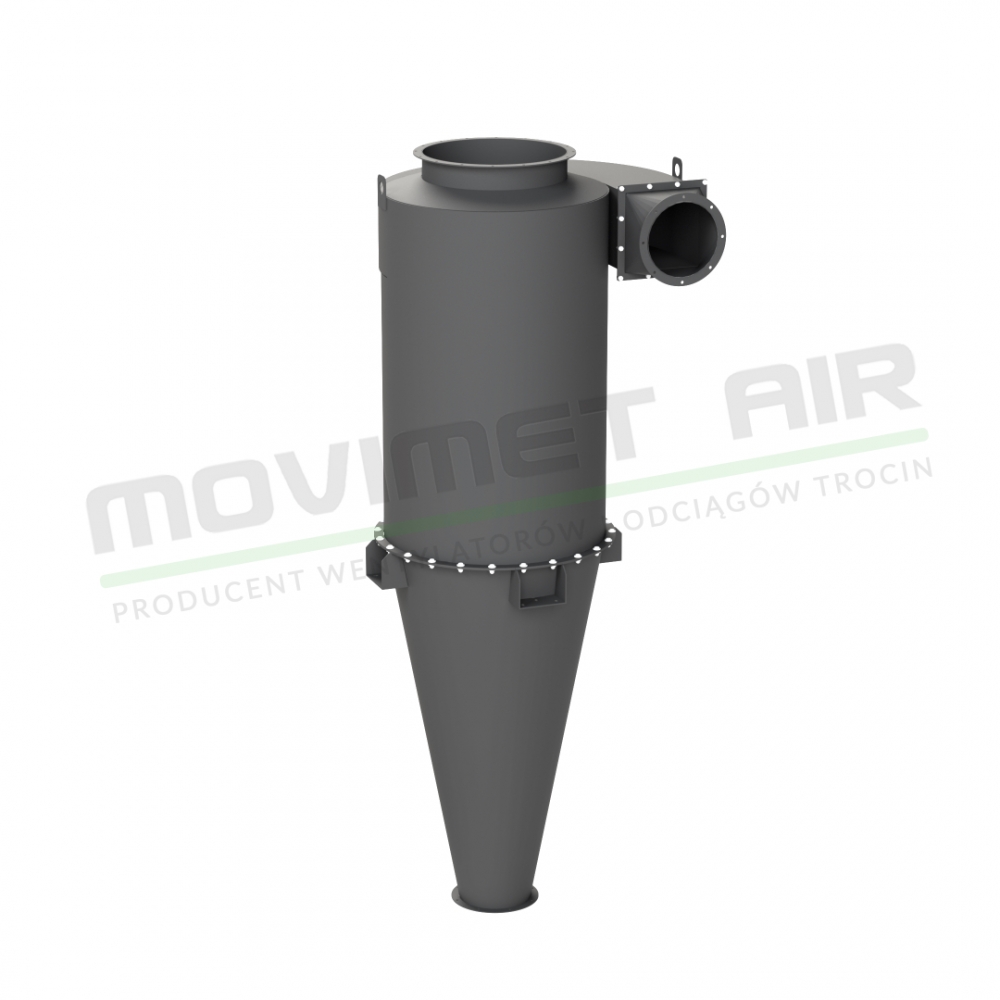

Cyklon C-1500 fi 400 z wolnym wylotem

Cyklon przeznaczony jest do mechanicznego oddzielania cząstek stałych z powietrza za pomocą siły odśrodkowej. Jego konstrukcja umożliwia skuteczną separację m.in. trocin, wiórów, ścinków tworzyw, pyłów technologicznych oraz innych materiałów sypkich powstających w procesach produkcyjnych. Urządzenie może pracować jako samodzielny element odpylania lub jako część złożonego systemu filtracyjnego.

Zasada działania cyklonu

Powietrze zanieczyszczone cząstkami stałymi wprowadzane jest do komory cyklonu ruchem wirowym. Działająca siła odśrodkowa wypycha frakcje stałe w kierunku zewnętrznych ścianek, skąd opadają do dolnej części urządzenia. Oczyszczone powietrze kierowane jest do wylotu górnego. Sam cyklon (w przeciwieństwie do filtrów) nie posiada elementów wymagających częstej wymiany lub czyszczenia, a czynności obsługowe cyklonu ograniczają się jedynie do okresowej kontroli stopnia zużycia ściernego.

Cyklon musi pracować w pozycji pionowej. Odseparowany materiał odprowadzany jest wylotem dolnym, a oczyszczone powietrze (wraz z drobnym pyłem) odprowadzane jest wylotem górnym.

Aby właściwie dobrać cyklon oraz ewentualne elementy dodatkowe (takie, jak śluza celkowa), zapraszamy do zapoznania się z działem „porady techniczne” oraz do kontaktu z nami.

Typowe zastosowania cyklonów typu C-1500 fi 400 z wolnym wylotem

Cyklony tego typu wykorzystywane są w wielu gałęziach przemysłu. Sprawdzają się w instalacjach transportu pneumatycznego oraz instalacjach odpylania, takich jak:

• Odciągi trocin, wiórów, pyłu w zakładach drzewnych i tartakach,

• Separacja wiórów, ścinków i odpadów z obróbki tworzyw sztucznych,

• Usuwanie drobin paszy, śrutu, folii lub skrawków tekstylnych,

• Transport pneumatyczny przemiału z tworzyw sztucznych lub granulatów,

• Wstępna separacja pyłów przed filtracją końcową.

Cyklon może współpracować z wentylatorami, systemami ssącymi lub dmuchawami, dopasowanymi do jego wydajności. Zalecamy dobór cyklonu w taki sposób, aby obliczeniowo pracował przy wydajności około 75% wydajności maksymalnej.

Efektywność pracy cyklonu

Należy mieć na uwadze fakt, że żaden odpylacz cyklonowy (niezależnie od jego producenta) nie gwarantuje stuprocentowej skuteczności odpylania. Oferowane przez nas cyklony bardzo skutecznie (zwykle ze skutecznością powyżej 99,5%) separuje cząstki o większej masie i frakcji (na przykład cząstki kuliste o średnicy powyżej 0,5 mm i gęstości powyżej 1 kg/dm3). Najdrobniejsza frakcja (pył) częściowo nie zostaje odseparowana, a dla najdrobniejszych cząstek (na przykład takich, jakie wchodzą w skład smogu) skuteczność separacji może spaść nawet do 40%. Z tego powodu, powietrze oczyszczone przez cyklon nie może być wprowadzane z powrotem do pomieszczeń bez dodatkowej filtracji. Wyjątek mogą stanowić pomieszczenia, w których występują procesy, przez które nie da się zapewnić normatywnej czystości powietrza, np. piaskowanie (czyszczenie strumieniowo-ścierne), śrutowanie itp.

Korzyści z zastosowania cyklonu

Korzyści wynikające z zastosowania cyklonu obejmują:

• Tanie i wydajne oddzielanie materiału od powietrza w odpylaniu i transporcie pneumatycznym,

• Niezawodne działanie nawet w trudnych warunkach przemysłowych,

• Brak konieczności stosowania filtrów przekładający się na prostszą konserwację oraz obniżenie kosztów eksploatacyjnych.

• Skutecznie ograniczenie emisję zanieczyszczeń pyłowych,

• Możliwość pracy ze śluzą celkową (zaworem obrotowym) lub bez śluzy celkowej – zapraszamy do zapoznania się z naszymi artykułami na ten temat w sekcji „porady techniczne” oraz w sekcji „blog”,

• Możliwość pracy w obiegu zamkniętym bez stosowania filtracji – zapraszamy do zapoznania się z naszymi artykułami na ten temat.

Bogata oferta wyposażenia opcjonalnego

Cyklony mogą być wyposażone w wyposażenie opcjonalne (jeśli nie znajdą Państwo cen na stronie internetowej, prosimy o kontakt w celu uzyskania indywidualnej wyceny) m. in.:

• Daszek,

• Wyrzutnia,

• Spirala powrotna (w tym wariant ATEX z panelem dekompresyjnym),

• Wylot styczny,

• Kolano wyrzutowe,

• Przejściówka do śluzy celkowej,

• Śluza celkowa,

• Zbiornik,

• Konstrukcja wsporcza („nogi”),

• Klapy zwrotne,

• Dedykowany wentylator instalowany na górnym wylocie cyklonu,

• Inne.

Wykonania specjalne

W przypadku szczególnych wymagań Klienta dokonujemy indywidualnej wyceny – może to być m. in.:

• Wykonanie z innego materiału, np. stal nierdzewna, stal trudnościeralna HARDOX, RAEX,

• Wykonanie z inną grubością ścianki,

• Dopasowanie wymiarów do istniejącego cyklonu lub ograniczonej przestrzeni,

• Malowanie farbą żaroodporną,

• Instalacja muf lub kołnierzy do zainstalowania różnego rodzaju czujnikó­w,

• Wersja z drzwiami rewizyjnymi,

• Inne.
