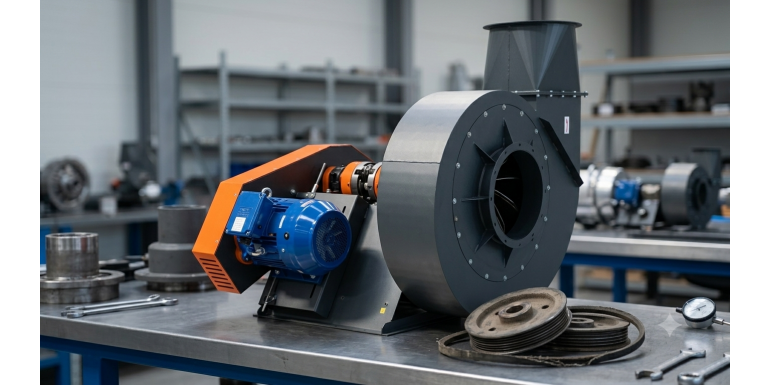

Napęd sprzęgłowy vs napęd pasowy w wentylatorach transportowych – różnice praktyczne

Wybierając wentylator transportowy, większość kupujących skupia się na mocy silnika i wydajności. Rodzaj napędu – sprzęgłowy czy pasowy – traktowany jest często jako detal, który przyjdzie się rozstrzygnąć później. To podejście bywa kosztowne: wybór niewłaściwego napędu przekłada się na wyższe koszty serwisu, skrócenie żywotności łożysk lub konieczność zmiany prędkości obrotowej wirnika po zamontowaniu. Oba rozwiązania mają swoje obszary zastosowań i swoje ograniczenia.

Jak działa napęd sprzęgłowy w wentylatorze transportowym?

W wentylatorach z napędem sprzęgłowym wirnik osadzony jest na wałku, który z kolei połączony jest bezpośrednio z wałem silnika elektrycznego przez sprzęgło elastyczne. Brak przekładni mechanicznej między silnikiem a wirnikiem oznacza, że wirnik obraca się z tą samą prędkością co wał silnika – standardowo 1450 lub 2900 obr./min przy silnikach 4-biegunowych lub 2-biegunowych w sieci 50 Hz.

Silnik i wirnik mają wspólną oś, co upraszcza całą konstrukcję. Brak pasów, kół pasowych i napinaczy to mniejsza liczba elementów eksploatacyjnych – i mniej elementów, które mogą się zużyć lub ulec awarii. Napęd sprzęgłowy przenosi moment bez poślizgu, co oznacza, że wirnik zawsze obraca się dokładnie z prędkością wałka silnika.

Kiedy napęd sprzęgłowy jest właściwym wyborem?

Napęd sprzęgłowy sprawdza się w instalacjach, gdzie prędkość obrotowa dobrana przez producenta odpowiada wymaganemu punktowi pracy i gdzie napęd bezpośredni nie może być wykorzystany (na przykład ze względu na temperaturę pracy lub nośność łożysk). Transport trocin i wiórów w suszarniach to typowe zastosowanie.

Ważne jest, że przy napędzie sprzęgłowym zmiana prędkości obrotowej wirnika wymaga zmiany silnika lub zastosowania falownika. Jeśli instalacja może wymagać regulacji wydajności w przyszłości – to istotny argument przy wyborze.

Jak działa napęd pasowy i kiedy go stosować?

W wentylatorach z napędem pasowym wał wirnika nie jest połączony bezpośrednio z silnikiem – moment przenoszony jest za pośrednictwem kół pasowych i pasów klinowych. Silnik i wirnik mają oddzielne osie, a stosunek średnic kół pasowych decyduje o przełożeniu – czyli o prędkości obrotowej wirnika względem silnika.

To właśnie ta możliwość kształtowania przełożenia jest główną zaletą napędu pasowego. Dobierając odpowiednie koła pasowe, można ustawić prędkość wirnika w zakresie niedostępnym dla standardowych silników elektrycznych, bez potrzeby stosowania falownika. Oznacza to możliwość dopasowania punktu pracy wentylatora – czyli kombinacji wydajności i sprężu – do rzeczywistych wymagań instalacji.

Napęd pasowy jest też odporniejszy na uderzenia i przeciążenia: pas klinowy przy gwałtownym wzroście momentu może się minimalnie poślizgnąć, chroniąc łożyska i wał.

Co wpływa na trwałość napędu pasowego?

Trwałość napędu pasowego zależy przede wszystkim od prawidłowego napięcia pasów i wyrównania osi kół pasowych. Za słabe napięcie powoduje poślizg i szybkie zużycie pasów, za duże obciążanie łożysk po obu stronach. Producenci podają zalecane siły naciągu dla konkretnych profili pasów i przełożeń – warto sprawdzić naciąg po pierwszych 50 godzinach pracy (pasy nowe się "docierają" i lekko wydłużają).

Żywotność pasów klinowych w dobrze utrzymanej instalacji sięga 10 000-20 000 godzin. W praktyce oznacza to wymianę co 2-4 lata przy pracy na jedną zmianę. Koła pasowe wymagają też kontroli pod kątem zużycia rowków.

Tabela porównawcza – sprzęgłowy vs pasowy

Falownik jako alternatywa dla przekładni pasowej

Obecnie falowniki stały się na tyle dostępne cenowo, że dla wielu zastosowań argument "zmiana prędkości przez pasy" stracił na wadze. Falownik podłączony do wentylatora z napędem sprzęgłowym pozwala płynnie regulować prędkość obrotową od 40 do 100% wartości nominalnej – bez wymiany kół pasowych, bez poślizgu i bez dodatkowych elementów mechanicznych. Układ jest też bardziej energooszczędny: zmniejszenie prędkości obrotowej o 20% daje oszczędność energii na poziomie ok. 49% (zależność sześcienna).

Wentylatory produkcji MOVIMET AIR – zarówno z napędem sprzęgłowym, jak i z napędem pasowym – mogą być wyposażone w układy zasilania z falownikiem. Decyzja o wyborze napędu powinna zatem wynikać przede wszystkim z wymagań instalacji co do przełożenia prędkości i preferencji co do serwisu, nie z chęci regulacji wydajności – bo tę zapewni falownik niezależnie od rodzaju napędu.

Przy dużych zakładach z kilkoma wentylatorami transportowymi warto rozważyć, które stanowiska wymagają regulacji wydajności (np. przy zmiennym asortymencie produkcji) i tylko tam zastosować falownik, a pozostałe zostawić w stałej prędkości z napędem sprzęgłowym. Takie podejście minimalizuje koszty inwestycji przy zachowaniu elastyczności operacyjnej.

Łożyska, serwis i najczęstsze błędy przy wyborze napędu

Niezależnie od rodzaju napędu, łożyska wałka wentylatora to element decydujący o trwałości urządzenia. W napędzie sprzęgłowym łożyska przejmują wyłącznie siły wynikające z masy wirnika i dynamicznych sił od transportowanego medium. W napędzie pasowym dochodzą do tego siły promieniowe od napięcia pasów.

Przy doborze wentylatora z napędem sprzęgłowym do instalacji o dużej zawartości pyłu warto sprawdzić stopień ochrony łożysk przed zanieczyszczeniami. Uszczelnienie labiryntowe lub uszczelki o odpowiedniej klasie to różnica między żywotnością 2-3 a 6-8 lat w środowisku intensywnego zapylenia.

Przy obu typach napędu obowiązuje ta sama zasada co do wyważania wirnika. Każdy wirnik opuszczający fabrykę MOVIMET AIR przechodzi wyważanie dynamiczne – co eliminuje drgania i zwiększa trwałość łożysk. Symptomy niewyważenia to wibracje obudowy i charakterystyczny dźwięk "bijącego" wentylatora – oba sygnały wymagają interwencji, zanim nastąpi uszkodzenie.
