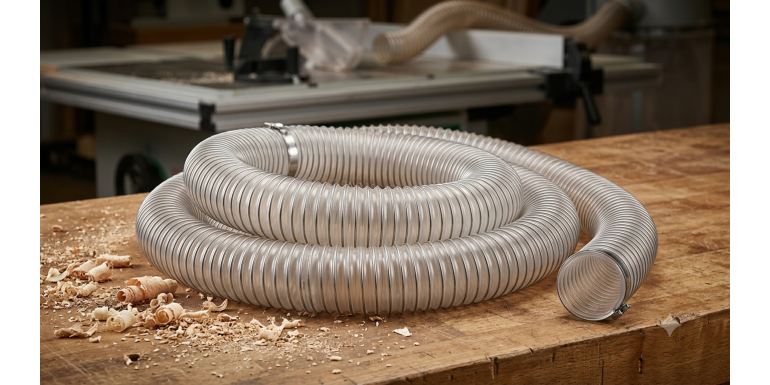

Wąż poliuretanowy do trocin to jeden z tych elementów instalacji odciągowej, który najczęściej dobierany jest na oko lub według zasady „coś podobnego mieliśmy poprzednio". W efekcie węże zużywają się przedwcześnie, opory przepływu rosną, a zakład traci wydajność odciągu, choć sam wentylator działa prawidłowo. Grubość ścianki, średnica i długość węża mają bezpośredni wpływ na to, ile lat posłuży w konkretnej aplikacji.
Ścianka 0,4 mm czy 0,8 mm – co decyduje o wyborze?
Węże poliuretanowe do trocin produkowane są w dwóch podstawowych grubościach ścianki: 0,4 mm i 0,8 mm. To rozróżnienie nie jest przypadkowe – obydwa warianty odpowiadają na różne potrzeby eksploatacyjne, a zastosowanie lżejszego węża tam, gdzie powinna pracować wersja grubsza, to jeden z najczęstszych błędów w stolarniach i tartakach.
Ścianka 0,4 mm to tzw. wykonanie lekkie. Wąż jest bardziej ściśliwy osiowo (współczynnik ściśliwości wynosi typowo 3:1), łatwo gnie się bez pamiętania kształtu i jest znacznie lżejszy – co ważne przy ruchomych głowicach maszyn CNC, gdzie masa elementów odciągowych wpływa na dynamikę ruchu. Ten wariant sprawdza się idealnie przy transporcie drobnego pyłu drzewnego na krótkich odcinkach i tam, gdzie przewód musi swobodnie podążać za ruchem narzędzia.
Ścianka 0,8 mm to wariant roboczy do zdecydowanej większości zastosowań. Zapewnia większą odporność na ścieranie, niższe opory przepływu dzięki gładkiej wewnętrznej powierzchni Pre-PUR® i znacznie dłuższą żywotność przy ciągłym transporcie wiórów i trocin. Gęstsza ścianka lepiej znosi podciśnienie robocze w instalacjach o długich trasach i wyższej mocy wentylatora. Jeśli wąż ma pracować między maszyną a stałym rurociągiem – to właśnie wersja 0,8 mm powinna być standardem.
Jak grubość ścianki wpływa na opory przepływu?
Tu pojawia się kwestia, którą pomijają prawie wszystkie opisy produktów. Wąż 0,4 mm ma cieńszą ściankę, ale to wcale nie oznacza mniejszego oporu – odwrotnie. Pod podciśnieniem wąż lżejszy może się lekko deformować (przyszczypywać), zmniejszając efektywne pole przekroju. Wąż 0,8 mm z grubszą ścianką i sztywniejszą spiralą utrzymuje kształt kołowy w pełnym zakresie ciśnień roboczych, co przy instalacjach o długości ponad 3-4 m ma wymierne znaczenie dla wydajności systemu. Producenci węży poliuretanowych podają maksymalne wartości podciśnienia dla każdego wariantu – warto je skonfrontować z parametrami wentylatora przed wyborem.
Jak dobrać średnicę węża do instalacji odciągowej?
Węże poliuretanowe sprzedawane przez MOVIMET AIR dostępne są w rozmiarach od fi 80 do fi 300 mm – co pokrywa zdecydowaną większość instalacji w stolarniach i tartakach, gdzie najczęściej stosuje się średnice fi 100, fi 125, fi 160 i fi 200 mm. Przy wyborze warto pamiętać o kilku zasadach:
- Średnica węża nie może być mniejsza niż średnica króćca maszyny – zwężenie tworzy miejscowy opór i zwiększa ryzyko zatykania
- Przejście na większą średnicę jest dopuszczalne (stosuje się redukcje), ale zwiększa ryzyko odkładania się materiału w wężu oraz ryzyko zatorów,
- Przy układach wielostanowiskowych, gdzie kilka maszyn podłączonych jest do wspólnego kolektora, każdy wąż dobiera się indywidualnie do stanowiska, a kolektor projektuje się z według sumy przekrojów pracujących równocześnie.
Łączniki między rurą a wężem – tzw. króćce rura-wąż – muszą odpowiadać tym samym średnicom co wąż i użyta rura. Stosowanie prowizorycznych połączeń z taśmą czy gumowymi redukcjami to prosta droga do nieszczelności i pogorszonej wydajności odciągu.
Jaka długość węża jest optymalna?
Pytanie o długość węża pozornie wydaje się proste, ale w praktyce bywa przyczyną sporo problemów. Zbyt krótki wąż ogranicza zakres ruchu maszyny lub napina się przy pełnym wysięgu, co przyspiesza zużycie w miejscach przygiętych. Zbyt długi istotnie zwiększa opory przepływu.
Ogólna zasada: wąż powinien być o 20-30% dłuższy niż odległość między punktami podłączenia przy maksymalnym odsunięciu maszyny od rurociągu. To zapas na promień gięcia i naturalne zwisy.
Węże MOVIMET AIR sprzedawane są w długościach docinanych do pełnych metrów. Przy stałych instalacjach między rurociągiem a maszyną rzadko potrzeba więcej niż 1,5-3 m węża – dłuższe odcinki oznaczają zwykle, że trasa rurociągu powinna sięgnąć bliżej maszyny.
Kiedy wąż elastyczny, a kiedy rura sztywna?
To pytanie wraca w każdej rozmowie o instalacji odciągowej. Elastyczny wąż poliuretanowy przeznaczony jest wyłącznie do krótkich połączeń miejscowych – między maszyną a rurociągiem stałym lub jako odcinek kompensacyjny przy urządzeniach z wibracjami. Stosowanie go jako głównego ciągu instalacji na odcinkach kilku-kilkunastometrowych to błąd: wzrasta opór, wąż szybciej się ściera (szczególnie w zagięciach) i trudno zachować stałe podciśnienie w układzie.
Rury ze stali ocynkowanej lub czarnej to właściwy materiał na stałe trasy instalacji. Wąż poliuretanowy powinien zaczynać się tam, gdzie kończy się stała rura i zaczyna ruchoma część maszyny.
Właściwości antystatyczne i bezpieczeństwo – czego pilnować?
Transport trocin i pyłów drzewnych generuje ładunki elektrostatyczne. To nie jest kwestia komfortu pracy – nieodprowadzone ładunki mogą być realnym źródłem zapłonu w środowisku pyłu drzewnego, który w odpowiednim stężeniu jest materiałem wybuchowym (klasa St1). Wiele zakładów obróbki drewna jest objętych wymogami dyrektywy ATEX, a instalacja odciągowa – ze względu na stałą obecność pyłu w strumieniu powietrza – zalicza się do stref zagrożonych.
Węże Pre-PUR® mają trwale antystatyczną ściankę z rezystancją powierzchniową poniżej 10⁹ Ω, co spełnia wymagania TRBS 2153. Ważne jednak, że właściwości antystatyczne działają tylko wtedy, gdy spirala stalowa węża jest prawidłowo uziemiona. Spiralę uziemia się przy każdym punkcie podłączenia. Pomijanie tego kroku podczas montażu – bo "przecież wąż jest antystatyczny" – znosi całe zabezpieczenie. Taką instalację trudno uznać za zgodną z wymaganiami bezpieczeństwa.
Węże spełniają normę DIN 4102-B1 w zakresie trudnopalności, co jest wymaganiem przy instalacjach pracujących w pobliżu procesów obróbki termicznej drewna. Zakres temperatur pracy to –40 do +90°C, z krótkotrwałą dopuszczalną temperaturą do 125°C – wystarczający margines nawet dla zakładów, gdzie w tym samym pomieszczeniu działa suszarnia.
