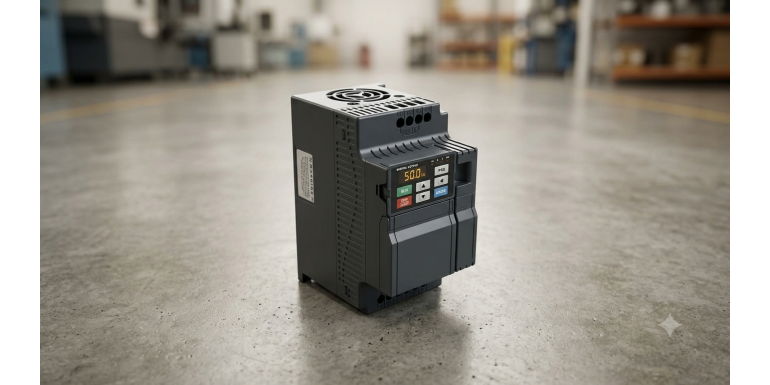

Falownik do wentylatora odciągowego — jak obniża zużycie energii?

Falownik do wentylatora reguluje jego obroty, a ponieważ pobór mocy wentylatora zależy od trzeciej potęgi prędkości obrotowej, nawet niewielkie obniżenie obrotów obniża zużycie energii bardzo wyraźnie. Zejście z prędkością o 20% obniża pobór mocy o mniej więcej połowę. W instalacjach odpylania, które projektuje się z zapasem wydajności i rzadko pracują na pełnej mocy, falownik należy do elementów zwracających się najszybciej. Poniżej wyjaśniamy mechanizm oszczędności, porównujemy falownik z dławieniem przepustnicą i wskazujemy, kiedy inwestycja ma sens.

Jak falownik reguluje obroty wentylatora?

Falownik, nazywany też przemiennikiem częstotliwości lub przetwornicą, przekształca napięcie sieciowe o stałej częstotliwości 50 Hz w napięcie o częstotliwości regulowanej. Ponieważ prędkość obrotowa silnika asynchronicznego zależy wprost od częstotliwości zasilania, obniżenie częstotliwości spowalnia wirnik, a wraz z nim wentylator. Zamiast pracy „na sztywno” z obrotami znamionowymi, wydajność dopasowuje się płynnie do rzeczywistego zapotrzebowania.

Poza samą regulacją falownik zmienia sposób, w jaki silnik startuje i pracuje. Klasyczny rozruch silnika trójfazowego pobiera prąd wielokrotnie przekraczający wartość znamionową i szarpie napędem. Przemiennik częstotliwości daje w zamian kilka funkcji przydatnych w instalacji odciągowej:

• Miękki start (soft start) — silnik rozpędza się łagodnie, bez skoku prądu rozruchowego.
• Płynne zatrzymanie — wentylator wytraca obroty stopniowo, co oszczędza napęd i łożyska.
• Regulacja wydajności w trakcie pracy — dopasowanie przepływu do liczby czynnych stanowisk.
• Zabezpieczenia silnika — reakcja na przeciążenie, zanik fazy czy zbyt niskie napięcie.

Łagodniejszy rozruch i płynne hamowanie przekładają się na mniejsze obciążenia mechaniczne, a więc na dłuższą trwałość silnika i przekładni. Regulacja obrotów wentylatora to zatem nie tylko oszczędność prądu, lecz także spokojniejsza praca całego napędu.

Dlaczego obniżenie obrotów tak mocno obniża pobór mocy?

Oszczędność z falownika wynika z prawa, które w technice napędowej nazywa się regułą sześcianu: pobór mocy wentylatora jest proporcjonalny do trzeciej potęgi prędkości obrotowej. Oznacza to, że zależność między obrotami a mocą jest silnie nieliniowa — niewielka zmiana prędkości daje nieproporcjonalnie dużą zmianę poboru energii.

Konsekwencja w liczbach bywa zaskakująca. Silnik pracujący z połową obrotów znamionowych pobiera z sieci około 12,5% mocy nominalnej, a nie połowę, jak podpowiada intuicja. Poniższe zestawienie pokazuje, jak pobór mocy spada wraz z obrotami.

* Rzeczywisty pobór mocy zależy od charakterystyki strat ciśnienia na instalacji podłączonej do wentylatora

Z tabeli wynika prosty wniosek: nawet umiarkowane obniżenie obrotów, którego często nie widać w skuteczności odpylania, przynosi wyraźną oszczędność. Jeśli instalacja przez większość dnia potrzebuje 80% nominalnej wydajności, praca na tym poziomie zamiast na pełnych obrotach obniża pobór mocy o blisko połowę.

Przełóżmy to na realia zakładu. Wentylator o mocy 15 kW pracujący na pełnych obrotach przez zmianę zużywa tyle prądu, ile odpowiada jego mocy znamionowej przez cały ten czas. Ten sam wentylator utrzymywany falownikiem na 80% obrotów przez większość dnia pobiera około 51% tej mocy — różnica narasta z każdą godziną pracy i z każdym miesiącem. Im dłużej instalacja działa i im większy silnik, tym krótszy okres zwrotu inwestycji w przemiennik częstotliwości.

Falownik czy dławienie przepustnicą — co jest tańsze?

Regulacja wydajności przepustnicą i regulacja falownikiem prowadzą do tego samego przepływu, ale zupełnie różnym kosztem energetycznym. Dławienie przepustnicą zostawia silnik na obrotach znamionowych i ogranicza przepływ mechanicznie — nadmiar mocy „spala się” jako strata na przymkniętej zasuwie. Falownik rozwiązuje problem u źródła: obniża obroty, więc wentylator od razu pobiera mniej energii.

Różnica bierze się stąd, że przepustnica nie zmniejsza mocy pobieranej przez silnik — jedynie zamienia jej część w opór i ciepło. Falownik natomiast zmniejsza samą pracę wykonywaną przez wentylator. W dłuższej perspektywie to właśnie tu powstają największe oszczędności, szczególnie w instalacjach pracujących wiele godzin dziennie.

Dławienie przepustnicą pozostaje sensowne tam, gdzie reguluje się przepływ tylko okazjonalnie albo bilansuje odgałęzienia zasuwami. Do stałej, długotrwałej regulacji wydajności całego wentylatora falownik jest rozwiązaniem, które po prostu mniej kosztuje w eksploatacji.

Kiedy falownik zwraca się w instalacji odpylania?

Falownik zwraca się najszybciej tam, gdzie wentylator ma zapas wydajności i rzadko pracuje na pełnej mocy. Projektując wentylator transportowy, przyjmuje się margines bezpieczeństwa na przyszłą rozbudowę i opory instalacji. Bez regulacji ten zapas oznacza wieloletnie przepłacanie za prąd — wentylator ciągnie pełną moc, choć instalacja potrzebuje mniej.

Druga sytuacja to zmienna liczba czynnych stanowisk. Gdy rzadko wszystkie maszyny pracują naraz, falownik pozwala zejść z wydajnością do rzeczywistego zapotrzebowania i podnieść ją, gdy dołączają kolejne odgałęzienia. Warto rozważyć falownik, gdy zachodzi choć jedna z tych okoliczności:

• Wentylator dobrano z wyraźnym zapasem wydajności względem bieżących potrzeb.
• Liczba pracujących jednocześnie maszyn zmienia się w ciągu dnia lub zmiany.
• Instalacja pracuje wiele godzin dziennie, więc oszczędność mocy kumuluje się.
• Praca wentylatora jest głośna — niższe obroty ograniczają emisję hałasu.

Redukcja hałasu bywa niedocenianym argumentem, a wynika z tej samej fizyki co oszczędność energii — wentylator na niższych obrotach jest po prostu cichszy. To istotne, gdy zakład sąsiaduje z zabudową mieszkalną.

Na co zwrócić uwagę przy doborze falownika do wentylatora?

Dobór falownika zaczyna się od dopasowania jego mocy i prądu do silnika wentylatora — przemiennik musi obsłużyć moc znamionową napędu z niewielkim zapasem. Sam parametr mocy to jednak nie wszystko; instalacja przemysłowa stawia dodatkowe wymagania, których pominięcie skraca trwałość układu i generuje zakłócenia.

Falownik generuje zakłócenia elektromagnetyczne i przepięcia na kablu silnikowym, dlatego przy dłuższych trasach stosuje się kabel ekranowany oraz dławiki lub filtry ograniczające te zjawiska. W zapylonym otoczeniu istotne jest też chłodzenie i stopień ochrony obudowy — przemiennik montuje się w szafie z odpowiednią wentylacją, z dala od bezpośredniego strumienia pyłu. Warto pamiętać o kilku sprawach:

• Moc i prąd falownika dobrane do silnika, z zapasem na rozruch.
• Kabel ekranowany i dławik przy dłuższym połączeniu silnik–przemiennik.
• Chłodzenie szafy i stopień ochrony obudowy dopasowany do zapylenia.
• Ustawienie minimalnej częstotliwości tak, by nie zejść poniżej prędkości transportowej.

Ten ostatni punkt jest częstym niedopatrzeniem: obniżając obroty dla oszczędności, nie wolno zejść poniżej prędkości, przy której trociny przestają się unosić. Dolny próg regulacji ustawia się więc z myślą o transporcie materiału, a nie tylko o zużyciu prądu. Dobór falownika i silnika najlepiej skonsultować razem — regeneracja i dobór wirników wentylatorów pokazuje, jak parametry napędu przekładają się na pracę całej instalacji.
