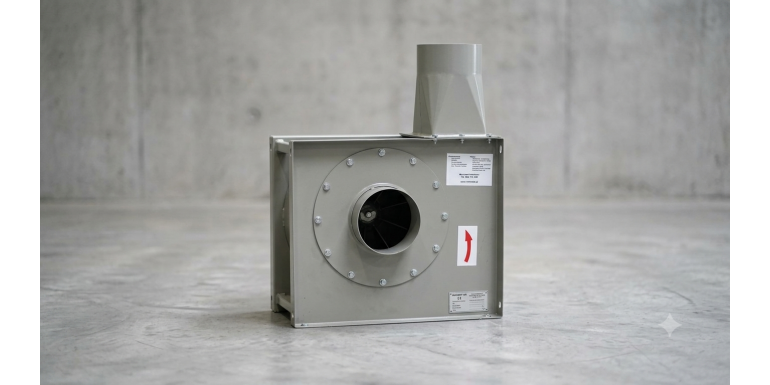

Jaka prędkość powietrza w rurociągu odpylania jest potrzebna?

Prędkość powietrza w instalacji odpylania trocin i wiórów powinna być odpowiednio dobrana do zastosowania. Mniejsze zakresy prędkości stosowane są do drobnych suchych pyłów, a większe dla trocin z wilgotnego drewna, szczególnie jeśli w instalacji pojawić mogą się sęki, klocki, zrzyny. Musi być to wartość, która utrzymuje materiał w zawieszeniu na całej trasie rurociągu. Zejście poniżej tego zakresu kończy się osadzaniem pyłu, zatorami i ryzykiem pożaru, a przekroczenie go — hałasem, szybszym zużyciem ściernym rur i wyższymi rachunkami za prąd. Poniżej wyjaśniamy, skąd biorą się prędkości zalecane przy doborze, jak różnią się dla suchych i wilgotnych trocin oraz jak sprawdzić prędkość we własnym zakładzie.

Dlaczego prędkość powietrza decyduje o działaniu odciągu?

Cała idea transportu pneumatycznego opiera się na jednym zjawisku: strumień powietrza porywa cząstki drewna i niesie je przewodem, dopóki płynie wystarczająco szybko. Kiedy prędkość spada poniżej progu unoszenia, grawitacja wygrywa i materiał zaczyna opadać na dno rury. Najpierw pojawia się cienka warstwa osadu, potem narost, aż w końcu przekrój się domyka i instalacja przestaje działać.

Za niska prędkość transportowa to nie tylko spadek wydajności. Osad z drobnego pyłu drzewnego w poziomym odcinku rury tworzy zaleganie, które w kontakcie z iskrą staje się materiałem palnym. Prędkość unoszenia pyłu traktujemy więc jako parametr bezpieczeństwa, a nie tylko sprawności. Skrajność przeciwna szkodzi inaczej: powyżej 28–30 m/s trociny ścierają ścianki kolan, rośnie hałas, a opory przepływu rosną z kwadratem prędkości, przez co wentylator pobiera znacznie więcej mocy.

Właściwy dobór prędkości transportu pneumatycznego to szukanie równowagi między tymi dwoma zagrożeniami. W praktyce serwisowej najczęściej spotykamy zatory tam, gdzie średnicę dobrano zbyt dużą „na zapas”, a prędkość spadła poniżej progu unoszenia.

Jaka prędkość transportowa dla trocin, wiórów i pyłu?

Nie istnieje jedna uniwersalna liczba — prędkość transportowa zależy od rodzaju i wilgotności transportowanego materiału. Im cięższe i bardziej wilgotne cząstki, tym szybszy strumień jest potrzebny, by utrzymać je w zawieszeniu. Drobny, suchy pył szlifierski unosi się już przy niższych wartościach, a mokre wióry z traka wymagają wyraźnie większej prędkości.

Poniższe zakresy stosujemy jako punkt wyjścia przy projektowaniu rurociągów dla zakładów obróbki drewna. To wartości minimalne w przewodzie głównym — projektując instalację, warto przyjąć niewielki zapas, by uwzględnić spadek prędkości na odcinkach oddalonych od wentylatora.

• Drobny pył drzewny i pył szlifierski (suchy): około 18–22 m/s, cząstki są lekkie i łatwo się unoszą.
• Trociny suche z pilarek i strugarek: około 20–25 m/s, to najczęstszy przypadek w stolarni.
• Wióry i większe frakcje z frezarek: około 22–28 m/s, cięższe elementy potrzebują silniejszego strumienia.
• Trociny wilgotne oraz zrębka z tartaku: około 28–35 m/s, wilgoć zwiększa masę i skłonność do zlepiania.
• Granulaty z tworzyw sztucznych, przemiał z recyklingu – zalecamy wykonanie testu w naszej siedzibie na próbce konkretnego materiału

Te zakresy pokazują, dlaczego jeden odciąg trudno dopasować do bardzo różnych maszyn bez przemyślenia całej sieci. Zakład obrabiający suche drewno liściaste zaprojektujemy inaczej niż tartak przecierający świeże kłody. Rodzaj materiału wyznacza dolną granicę prędkości, a od niej wychodzimy przy doborze średnic i mocy wentylatora.

Prędkość w przewodzie głównym a w odgałęzieniach — jak ją utrzymać?

Prędkość nie jest stała na całej długości instalacji — inne wartości panują w kolektorze głównym, a inne w odgałęzieniach do pojedynczych maszyn. W dobrze zaprojektowanej sieci prędkość w odgałęzieniu jest zbliżona lub nieco niższa niż w przewodzie głównym, a przekroje dobiera się tak, by po każdym połączeniu strumień nadal niósł materiał.

Największym wrogiem stałej prędkości są źle dobrane kształtki. Trójnik równoprzelotowy pod kątem 90 stopni tworzy strefę zawirowań, w której trociny wytracają pęd i zaczynają się odkładać. Zamiast niego stosujemy odejścia pod kątem 30–45 stopni oraz trójniki o łagodnym podejściu, a ostre kolana zastępujemy łukami o promieniu gięcia r=1,5d.

Gdy do kolektora dołączają kolejne odgałęzienia, przepływ rośnie, więc średnica głównego przewodu musi rosnąć skokowo — inaczej prędkość wystrzeliłaby w górę. Właściwie dobrane redukcje między odcinkami rurociągu utrzymują prędkość w wąskim paśmie na całej trasie, a bilans powietrza między stanowiskami reguluje się zasuwami przymykającymi nieużywane odgałęzienia.

Jak prędkość wiąże się z doborem średnicy i wentylatora?

Prędkość, średnica rury i wydajność wentylatora są powiązane jednym równaniem: prędkość to strumień objętości powietrza podzielony przez pole przekroju rury. Tę samą prędkość można uzyskać na różne sposoby — zwiększając wydajność wentylatora albo zmniejszając średnicę przewodu. Ta zależność jest sednem projektowania każdej instalacji odciągowej.

Tu pojawia się kompromis, który konkurencyjne poradniki zwykle pomijają. Węższa rura podnosi prędkość bez mocniejszego wentylatora, ale zwiększa opory, bo straty ciśnienia rosną z kwadratem prędkości — podwojenie prędkości oznacza czterokrotny wzrost strat na tym samym odcinku. Przy doborze warto trzymać się kilku zasad:

• Wyjściem jest prędkość minimalna dla danego materiału, nie maksymalna, jaką da się osiągnąć.
• Zwężanie rur „na siłę” szybko przenosi koszt na wentylator, który pobiera więcej prądu.
• Dopiero po ustaleniu prędkości sprawdzamy, jaki wentylator pokryje wynikające z niej straty ciśnienia.

Dlatego dobór zaczynamy od wymaganej prędkości, a potem dobieramy wentylator transportowy do wyliczonych oporów. Kolejność odwrotna — najpierw wentylator, potem rury — prowadzi do instalacji, w której prędkość jest przypadkowa. Sposób obliczania oporów opisaliśmy w osobnym wpisie o stratach ciśnienia; tu ważne jest, że prędkość i opory to dwie strony tej samej decyzji.

Jak sprawdzić i skorygować prędkość w istniejącej instalacji?

Prędkość w działającym rurociągu mierzymy anemometrem lub wyliczamy z wydatku wentylatora i średnicy przewodu. Pomiar w kilku punktach — przy maszynie, w połowie trasy i tuż przed cyklonem — pokazuje, gdzie strumień słabnie. Często pomiar bywa zbędny, bo objawy są czytelne: odkładający się pył w poziomych odcinkach i słabsze zasysanie na najdalszym stanowisku to sygnały prędkości zbyt niskiej, a wysoki szum i drgania kształtek — zbyt wysokiej.

Korekta zależy od kierunku odchylenia i od tego, ile stanowisk pracuje naraz. Poniższe działania stosujemy w zależności od diagnozy:

• Prędkość za niska na całej trasie: zmniejszenie średnicy głównego przewodu lub zwiększenie wydajności wentylatora przywraca unoszenie.
• Prędkość za niska tylko przy pracy jednej maszyny: przymknięcie zasuw w nieużywanych odgałęzieniach kieruje całe powietrze tam, gdzie jest potrzebne.
• Prędkość za wysoka i głośna praca: obniżenie obrotów wentylatora falownikiem ogranicza prędkość, hałas i pobór mocy w jednym ruchu.
• Lokalne osady mimo poprawnej prędkości: wymiana ostrego kolana na łuk r=1,5d lub trójnika 90° na odejście 45° usuwa strefę zawirowań.

Regularna kontrola prędkości bywa niedoceniana, a decyduje o tym, czy instalacja transportuje materiał, czy tylko go rozprowadza. Jeśli parametry odbiegają od zakresów dla Waszego materiału, warto skonsultować dobór średnic i mocy wentylatora, zanim pojawią się zatory albo trwałe uszkodzenia ścierne rurociągu.
