Rura z rewizją (wyczystką) — po co drzwiczki rewizyjne w instalacji?

Rura z rewizją to odcinek rurociągu wyposażony w otwierane drzwiczki, które dają dostęp do wnętrza przewodu bez jego demontażu. W instalacji odpylania służy do usuwania zatorów, sprawdzania stopnia zużycia ściernego i czyszczenia miejsc, w których materiał lubi się odkładać. Montuje się je tam, gdzie ryzyko zapchania jest największe — przy kolanach, przed wentylatorem i na długich odcinkach poziomych. Poniżej wyjaśniamy, jak działa wyczystka, gdzie ją rozmieścić i dlaczego jej szczelność wpływa na moc całego odciągu.

Czym jest rura z rewizją i jak działa wyczystka?

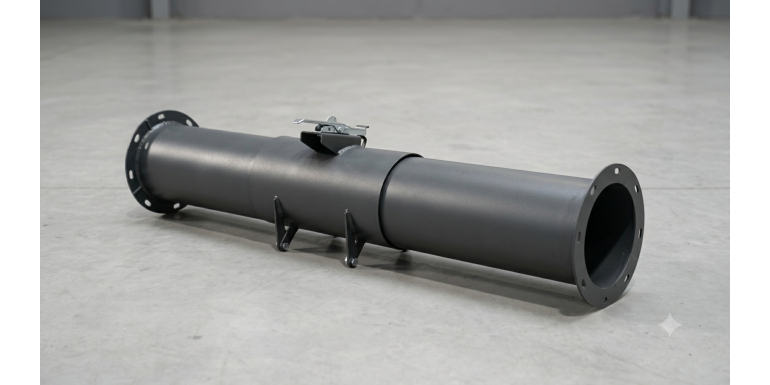

Rura z rewizją to fragment rurociągu z wyciętym otworem rewizyjnym zamkniętym zdejmowanymi lub uchylnymi drzwiczkami. Po ich otwarciu obsługa ma bezpośredni wgląd do środka przewodu i może sięgnąć do wnętrza ręką lub narzędziem. W żargonie warsztatowym taki element bywa nazywany wyczystką, przez analogię do wyczystek znanych z instalacji kominowych i kanalizacyjnych, gdzie pełnią tę samą funkcję — dają dostęp serwisowy bez demontażu rur.

Konstrukcja jest prosta, ale kilka elementów decyduje o tym, czy rewizja spełnia swoje zadanie. Dobrze wykonana rura z rewizją ma:

• Otwór o przekroju umożliwiającym włożenie ręki lub narzędzia — za mały otwór jest bezużyteczny przy zatorze.
• Drzwiczki z uszczelką, która domyka przewód szczelnie po każdym otwarciu.
• Zamknięcie szybko otwierane bez narzędzi, by przegląd zajmował chwilę, a nie kwadrans.
• Materiał zgodny z resztą rurociągu, czyli stal czarną lub ocynkowaną.

Te cechy odróżniają rurę z rewizją od zwykłego odcinka z doraźnie wyciętym otworem.

Po co drzwiczki rewizyjne w instalacji odpylania?

Drzwiczki rewizyjne skracają usuwanie awarii i umożliwiają przegląd wnętrza rurociągu, którego z zewnątrz nie widać. W instalacji transportującej trociny i pył materiał osadza się i zbija w konkretnych miejscach — bez dostępu serwisowego jedyną metodą dotarcia do zatoru byłoby rozcięcie rury. Rewizja zamienia tę operację w otwarcie drzwiczek.

Poza usuwaniem zatorów rewizje pełnią funkcję kontrolną. Otwierając je okresowo, sprawdza się stopień zużycia ściernego ścianek, obecność narastającego osadu i drożność przewodu. Taki przegląd pozwala wychwycić problem, zanim doprowadzi do zapchania całej gałęzi. W instalacjach transportujących ścierny materiał to szczególnie przydatne — wewnętrzne łuki kolan zużywają się od środka i bez rewizji trudno ocenić, ile stali jeszcze zostało, zanim pojawi się przetarcie. Najważniejsze zastosowania drzwiczek rewizyjnych to:

• Usuwanie zatorów z trocin, wiórów i zbitego pyłu bez rozcinania rurociągu.
• Kontrola zużycia ściernego w miejscach szczególnie narażonych, jak wewnętrzne łuki kolan.
• Czyszczenie odcinków, w których materiał odkłada się mimo poprawnej prędkości.
• Inspekcja po wpadnięciu do instalacji dużego elementu, na przykład zrzynu lub klocka.

Suma tych funkcji sprowadza się do jednego: rewizja skraca przestój. Zator w instalacji bez dostępu serwisowego oznacza wyłączenie produkcji na czas rozcinania i spawania rury, a z rewizją — kilka minut przy otwartych drzwiczkach.

Gdzie montować rewizje w rurociągu odciągowym?

Rewizje montuje się w miejscach o podwyższonym ryzyku zatoru i tam, gdzie serwis musi mieć dostęp do wnętrza przewodu. Zasada jest podobna jak w instalacjach kanalizacyjnych, gdzie czyszczaki umieszcza się przy każdej zmianie kierunku i na długich prostych odcinkach — tyle że w odpylaniu dochodzą punkty specyficzne dla transportu materiału sypkiego.

Rozmieszczenie warto zaplanować już na etapie projektu instalacji, a nie dokładać rewizje po pierwszej awarii. Poniższa tabela zbiera miejsca, w których dostęp rewizyjny sprawdza się najczęściej.

Dobrze rozmieszczone rewizje pozwalają dotrzeć do każdego newralgicznego punktu bez rozcinania przewodu. Przy dłuższych prostych odcinkach warto rozmieścić je tak, by między dwoma sąsiednimi rewizjami dało się przeczyścić cały fragment rurociągu — analogicznie do rozstawu czyszczaków w instalacjach sanitarnych.

Dlaczego szczelność rewizji ma znaczenie?

Szczelność rewizji wpływa bezpośrednio na moc odciągu, bo instalacja odpylania pracuje pod podciśnieniem. Każdy nieszczelny styk zasysa powietrze z zewnątrz, a to powietrze „rozcieńcza” strumień i obniża podciśnienie dostępne na stanowiskach roboczych. Nieszczelna wyczystka działa więc jak ukryty otwór, który osłabia całą gałąź instalacji.

Skutek bywa mylący w diagnostyce. Słabe zasysanie na maszynie skłania do podejrzeń o zbyt mały wentylator albo za wąską rurę, podczas gdy prawdziwą przyczyną bywa źle domknięta rewizja kilka metrów dalej. Przy każdym przeglądzie sprawdzamy zatem nie tylko drożność, ale i szczelność zamknięcia. Warto zwrócić uwagę na kilka punktów:

• Stan uszczelki — po wielu otwarciach traci sprężystość i przestaje przylegać.
• Dokręcenie drzwiczek na całym obwodzie, bez lokalnych szczelin.
• Czystość powierzchni styku — osad na krawędzi otworu podważa uszczelkę.
• Brak odkształceń ramki, które uniemożliwiają równomierny docisk.

Uszczelka, która straciła sprężystość, przecieka nawet przy pozornie zamkniętych drzwiczkach, dlatego traktujemy ją jak element zużywalny do okresowej wymiany. Kilka sekund oględzin przy każdym otwarciu rewizji oszczędza późniejszego szukania „znikającego” podciśnienia w całej instalacji.

Z tego powodu element fabryczny bije samodzielnie wycięty otwór na całej linii. Rewizja z porządną uszczelką i sprawnym zamknięciem domyka przewód pewnie po każdym użyciu, a doraźnie wycięta pokrywa z czasem przestaje przylegać i staje się źródłem strat. W instalacji, w której walczymy o każdy punkt podciśnienia, ta różnica przekłada się na realną skuteczność odpylania na stanowiskach.
