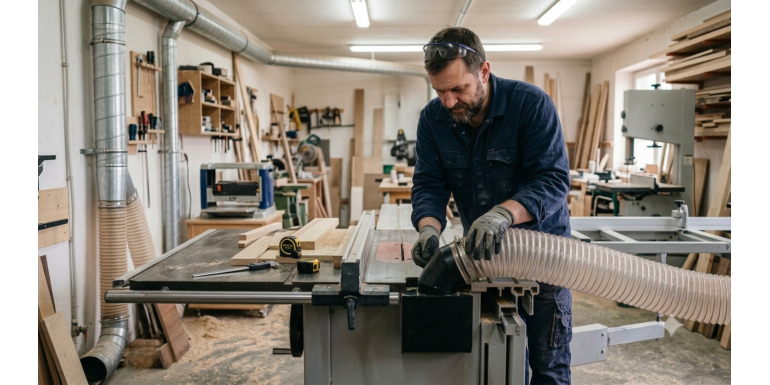

Jak dobrać średnicę rury i króćca do maszyny stolarskiej?

Dobór średnicy rury do odciągu zaczyna się od dwóch liczb: średnicy króćca maszyny i wymaganej prędkości transportowej. W typowej stolarni odgałęzienia do pojedynczych maszyn mają zwykle fi 80–160 mm, a średnica magistrali (rury zbiorczej) rośnie zwykle do fi 200–315 mm. W tartakach, firmach produkujących palety oraz fabrykach mebli często maszyny mają króćce przyłączeniowe o średnicach z zakresu 125 – 250 mm, a magistrale mają średnice nawet do 630 mm. Zbyt cienka rura dławi przepływ i nie pozwoli uzyskać odpowiedniego efektu odciągu trocin, natomiast zbyt gruba rura obniża prędkość i pozwala trocinom gromadzić się w rurze, powodując zatory. Poniżej pokazujemy, jak przejść od króćca konkretnej maszyny do przekroju całej sieci i jak połączyć jedno z drugim bez typowych błędów.

Od czego zależy średnica rury w odciągu?

Średnica rurociągu wynika z trzech powiązanych parametrów: wydajności powietrza dla danego stanowiska, wymaganej prędkości transportowej dla materiału oraz średnicy króćca na maszynie. Producent obrabiarki podaje zalecaną średnicę przyłącza i wymagany przepływ w metrach sześciennych na godzinę — to punkt wyjścia, którego nie warto zmieniać w dół.

Zależność jest prosta: przy ustalonym przepływie węższa rura daje wyższą prędkość, a szersza niższą. Ponieważ prędkość musi utrzymać się w paśmie około 18–22 m/s dla suchych trocin (dla wilgotnych trocin, zrębki, granulatów nawet 30-40 m/s). Średnica nie jest dowolna — wyznacza ją przecięcie tych dwóch warunków. Przy doborze bierzemy pod uwagę:

• Średnicę króćca maszyny — to minimalna średnica odgałęzienia, nie należy schodzić poniżej niej.
• Wymagany przepływ dla stanowiska — decyduje, ile powietrza musi przejść przez ten przekrój.
• Prędkość transportową dla materiału — narzuca zakres średnic utrzymujący unoszenie.

Te trzy warunki spotykają się w jednej wartości średnicy nominalnej. Gdy króciec maszyny wydaje się za mały względem ilości generowanych wiórów, sygnał to nie powód, by zwężać całą instalację — raczej wskazówka, że maszyna wymaga sprawdzenia przepływu u producenta.

Jaka średnica przyłącza dla typowych maszyn stolarskich?

Każdy typ obrabiarki generuje inną ilość i frakcję odpadu, dlatego średnice przyłączy różnią się nawet kilkukrotnie. Mała pilarka wyrzuca strumień wiórów, który przejmie rura fi 100, natomiast szlifierka szerokotaśmowa albo centrum CNC wymagają znacznie większego przekroju, bo produkują drobny pył w dużej objętości powietrza.

Poniższe wartości traktujemy jako punkt odniesienia dla pojedynczego stanowiska — konkretna maszyna może odbiegać od nich w zależności od modelu i mocy, więc zawsze zaczynamy od danych producenta.

Zestawienie pokazuje, dlaczego instalacja obsługująca różne maszyny nie może mieć jednej średnicy na całej długości. Każde stanowisko wpina się własnym odgałęzieniem dobranym do swojego króćca, a dopiero magistrala zbiera te strumienie w większy przekrój.

Jak podłączać odgałęzienia do magistrali bez błędów?

Przy łączeniu odgałęzień obowiązuje zasada, którą łatwo pomylić: sumuje się pola przekrojów, a nie średnice. To najczęstszy błąd projektowy w samodzielnie budowanych instalacjach i główna przyczyna spadku prędkości w przewodzie głównym.

Różnica jest ogromna, bo pole przekroju rośnie z kwadratem średnicy. Dwie rury fi 100 nie dają razem rury fi 200 — dają w przybliżeniu fi 140. Gdyby połączyć dwa odgałęzienia fi 100 w kolektor fi 200, pole przekroju wzrosłoby czterokrotnie, a prędkość spadłaby do jednej czwartej i trociny natychmiast zaczęłyby opadać.

Wyobraźmy sobie stolarnię z trzema maszynami, każda z króćcem fi 100. Intuicja podpowiada, żeby zsumować średnice i poprowadzić kolektor fi 300 — i to jest właśnie pułapka. Poprawny kolektor dla trzech pracujących jednocześnie odgałęzień fi 100 to około fi 175, bo dopiero taki przekrój zachowuje prędkość transportową. Rura fi 300 obniżyłaby prędkość poniżej progu unoszenia i cały kolektor zamieniłby się w miejsce osadzania trocin. Poniższa tabela pokazuje, jak sumować przekroje w praktyce.

Praktyczna zasada brzmi więc: kolektor dobieramy tak, by zachować prędkość zbliżoną do tej w odgałęzieniach, a nie tak, by „zmieścić” sumę średnic. Gdy nie wszystkie maszyny pracują jednocześnie, przekrój kolektora liczymy dla realnej liczby otwartych stanowisk, a resztę odgałęzień przymykamy zasuwami.

Króćce, redukcje i węże — jak połączyć maszynę z rurociągiem?

Przejście od sztywnego rurociągu do króćca maszyny wymaga elementów pośrednich: króćców łączących, redukcji i odcinka węża elastycznego. Ich zadaniem jest dopasowanie średnic i umożliwienie drgań maszyny bez naprężania rurociągu, przy zachowaniu ciągłości przekroju.

Odcinek węża powinien być możliwie krótki. Wąż poliuretanowy między maszyną a rurą daje elastyczność, ale jego karbowana ścianka zwiększa opory, a nadmiar długości zwija się i dławi przepływ. Metr–dwa wystarczą do połączenia; dłuższe odcinki traktujemy jako źródło strat, nie jako wygodę montażu. Wyjątkiem są maszyny z ruchomą głowicą.

Gdy średnica króćca różni się od średnicy odgałęzienia, stosujemy redukcje dopasowujące przekrój — stopniowe, nie gwałtowne, bo nagła zmiana średnicy tworzy zawirowania. Sam styk rury z wężem realizują króćce łączące rura-wąż, które utrzymują szczelność połączenia.

Szczelność ma tu znaczenie praktyczne: każdy nieszczelny styk to zassanie powietrza z zewnątrz, które obniża podciśnienie na maszynie. Zbierając połączenie maszyny z rurociągiem, warto sprawdzić kilka rzeczy:

• Czy średnica węża i króćca odpowiada średnicy odgałęzienia — bez zbędnego zwężenia na styku.
• Czy wąż nie jest za długi i nie tworzy zwisów, w których gromadzi się materiał.
• Czy opaski dociskają wąż na całym obwodzie, bez szczelin zasysających powietrze.
• Czy redukcja przechodzi między średnicami stopniowo, a nie skokiem o kilka rozmiarów.

Te cztery punkty rozwiązują większość problemów ze słabym zasysaniem na pojedynczym stanowisku. Gdy maszyna mimo poprawnej średnicy rurociągu odbiera trociny słabo, przyczyna zwykle leży właśnie na tym ostatnim metrze połączenia, a nie w całej sieci.

Jakich błędów unikać przy doborze średnicy rurociągu?

Najczęstsze błędy w doborze średnicy rurociągu odpylania sprowadzają się do dwóch skrajności i kilku pomyłek montażowych. Za mała średnica dławi przepływ i grozi zatorami, za duża obniża prędkość i pozwala materiałowi opadać — obie kończą się nieskutecznym odciągiem, choć z różnych powodów.

Poniżej zebraliśmy sytuacje, które w praktyce serwisowej powtarzają się najczęściej, wraz z ich skutkiem dla działania instalacji.

Dobór średnicy najlepiej przeprowadzić dla całej sieci naraz, a nie stanowisko po stanowisku. Jeśli rozbudowujecie istniejącą instalację o kolejną maszynę, warto sprawdzić, czy dotychczasowy kolektor i wentylator udźwigną dodatkowy przepływ — dołożenie odgałęzienia bez tej weryfikacji obniża prędkość w całej sieci. W razie wątpliwości pomożemy dobrać przekroje rur i kształtek do konkretnego zestawu maszyn.
